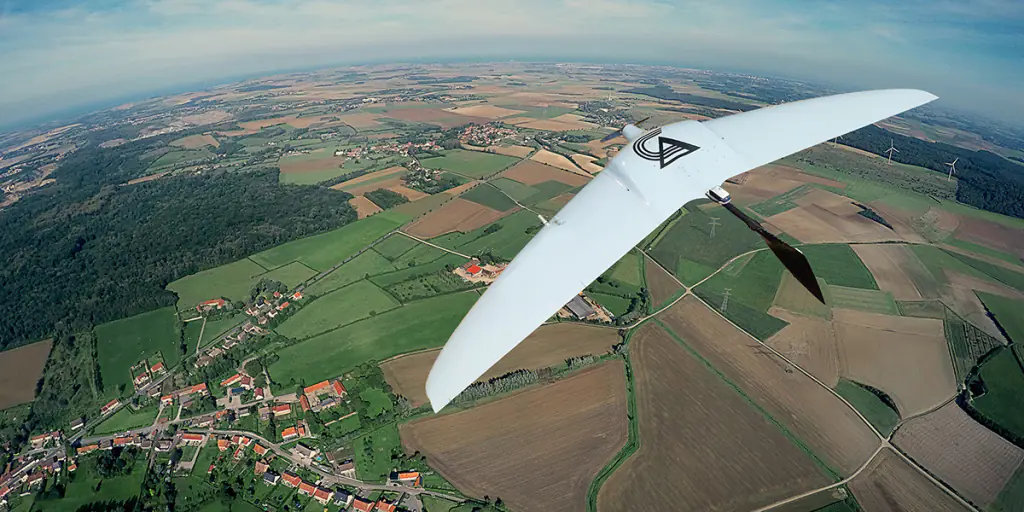

Беспилотный авиационный комплекс «Беркут-1Э»

Беспилотный авиационный комплекс «Беркут-1Э»
Беспилотный авиационный комплекс «Беркут-1Э»
Назначение / Описание

Назначение

Комплекс «Беркут-1Э» предназначен для выполнения задач ведения воздушной видовой оптико-электронной разведки в видимом диапазоне электромагнитного спектра и (или) метеорологической разведки.

Состав комплекса:

  • два беспилотных летательных аппарата (БЛА);
  • наземная станция управления (ноутбук в защищенном исполнении);
  • устройство катапультное;
  • устройство приемо-передающее;
  • комплект укладочных средств для хранения и транспортировки беспилотного авиационного комплекса (БАК);
  • комплект средств технического обслуживания;
  • комплект запасных частей, инструмента и принадлежностей;
  • комплект эксплуатационной документации.
Основные характеристики

Практический потолок полета

не менее 3500 м

Тактический радиус действия

не менее 15 км

Продолжительность полета

не менее 1 ч

Приборная скорость горизонтального полета

от 65 до 90 км/ч

Взлет

эластичная катапульта

Посадка

парашют с системой отцепа строп

Полетная масса

не более 5 кг

Тип силовой установки

электродвигатель с тянущим воздушным винтом

Время подготовки к старту

не более 15 мин (без учета времени на разработку полетного задания)

Точность определения метеорологических параметров:


температура

до 1°С

давление

1 мм. рт. ст.

средняя скорость ветра

до 1 м/с

среднее направление ветра

6°

Размеры БЛА:


размах крыла

1470 мм

длина

810 мм

высота

110 мм

Среднеквадратическая ошибка определения координат наземного объекта X, Y

не более 50 м

Условия эксплуатации:


рабочая температура

от -30°С до +50°С

ветер (у земли)

до 10 м/с

площадка для старта

не более 50х50 м

Выполняемые функции
  • Полет в автономном автоматическом режиме согласно введенному полетному заданию (с возможностью изменения полетного задания и ввода команд управления оператором БЛА);
  • полет в автоматизированном режиме управления по командам оператора БЛА;
  • передача на НСУ цветного видеоизображения земной поверхности в режиме реального времени с возможностью определять координаты наземного объекта;
  • передача на НСУ метеорологических данных в режиме реального времени.
Обслуживание и диагностика
  • Гарантийный срок эксплуатации поставляемого оборудования – 12 месяцев
  • Срок службы поставляемого изделия – 24 месяца
  • Видеообзор

Результат метеорологической разведки

[2000]

altitude = 2000,19

deltat = 8,14

winddir = -109,631

windspeed = 5,418

[2400]

altitude = 2400,03

deltat = 7,31

winddir = -78,883

windspeed = 3,888

[3000]

altitude = 3000,2

deltat = 5,37

winddir = -130,458

windspeed = 3,102

[3500]

altitude = 3501,97

deltat = 3,02

winddir = -116,089

windspeed = 1,745
