Беспилотный авиационный комплекс «Беркут-3Э»

Беспилотный авиационный комплекс «Беркут-3Э»
Беспилотный авиационный комплекс «Беркут-3Э»
Назначение / Описание

Комплекс «Беркут-3Э» предназначен для выполнения задач ведения воздушной видовой оптико-электронной разведки в видимом и (или) инфракрасном диапазонах электромагнитного спектра.

Состав комплекса:

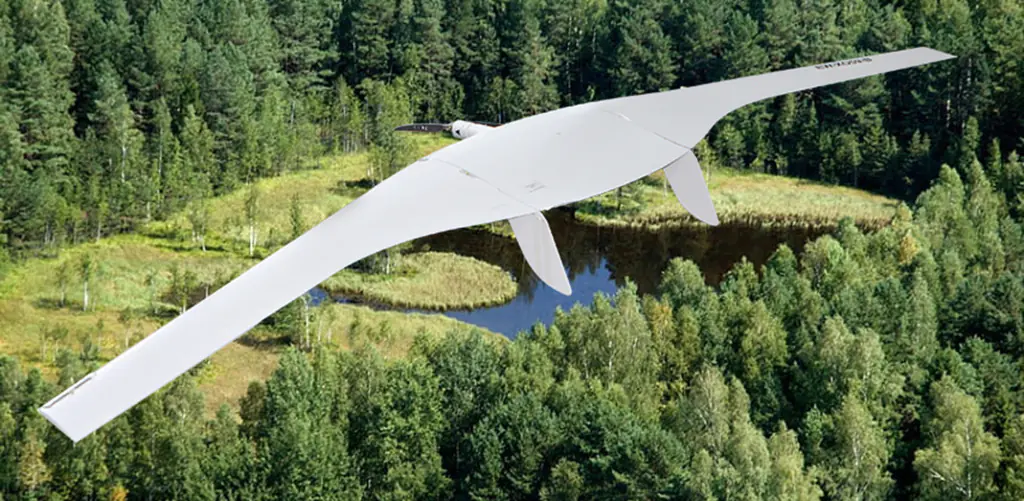

  • два беспилотных летательных аппарата (БЛА);

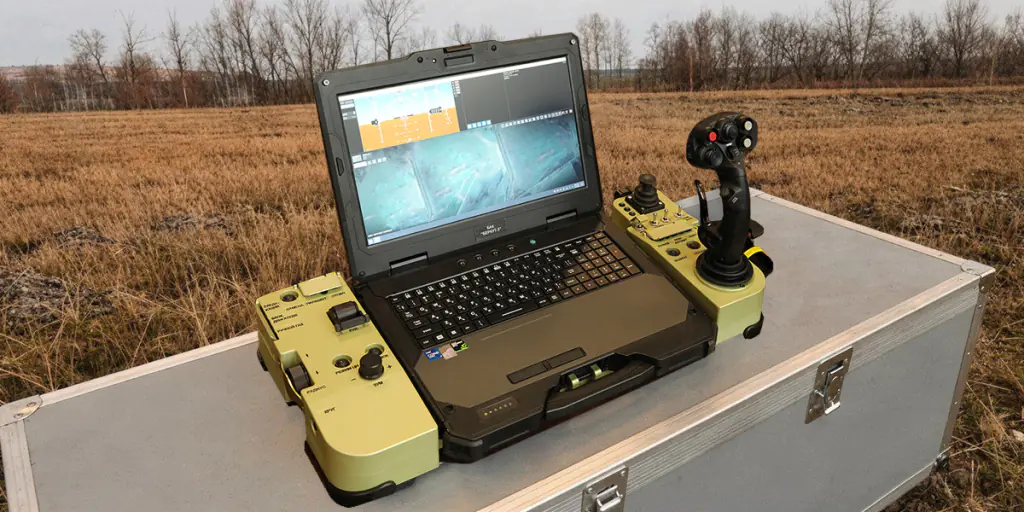

  • наземная станция управления (НСУ);
  • гиростабилизированная оптико-электронная система телевизионная;
  • гиростабилизированная оптико-электронная система тепловизионная;
  • устройство катапультное;
  • радиомодем наземный РС-50;
  • комплект укладочных средств для хранения и транспортировки беспилотного авиационного комплекса (БАК);
  • комплект средств технического обслуживания;
  • комплект запасных частей, инструмента и принадлежностей;
  • комплект эксплуатационной документации.

Основные характеристики комплекса

Практический потолок полета

не менее 3000 м

Тактический радиус действия

не менее 50 км

Продолжительность полета

не менее 3 ч

Приборная скорость горизонтального полета

от 60 до 100 км/ч

Взлет

эластичная катапульта

Посадка

парашют с системой отцепа строп

Полетная масса

не более 16 кг

Тип силовой установки

электродвигатель с тянущим воздушным винтом

Время подготовки к старту

не более 15 мин (без учета времени на разработку полетного задания)

Размеры БЛА:


размах крыла

3570 мм

длина

875 мм

высота

253 мм

Среднеквадратическая ошибка определения координат наземного объекта X, Y

не более 30 м

Условия эксплуатации:


рабочая температура

от -30°С до +40°С

ветер (у земли)

до 10 м/с

площадка для старта

не более 100х100 м

Выполняемые функции
  • Полет в автономном автоматическом режиме согласно введенному полетному заданию (с возможностью изменения полетного задания и ввода команд управления оператором БЛА);
  • полет в автоматизированном режиме управления по командам оператора БЛА;
  • передача на НСУ цветного видеоизображения земной поверхности в режиме реального времени с возможностью определять координаты наземного объекта;
  • передача на НСУ черно-белого изображения земной поверхности в инфракрасном диапазоне режиме реального времени с возможностью определять координаты наземного объекта.

Обслуживание и диагностика
  • Гарантийный срок эксплуатации поставляемого оборудования – 12 месяцев
  • Срок службы поставляемого изделия – 5 лет
