Печатные платы

Изготовление печатных плат

Описание услуги

Открытое акционерное общество «АГАТ-системы управления» – управляющая компания холдинга «Геоинформационные системы управления» осуществляет изготовление одно- и двухсторонних печатных плат (ОПП, ДПП) комбинированным позитивным (субтрактивным) способом преимущественно единичных и мелких серий

Технические характеристики
Минимальная ширина проводника, мм 0,25
Минимальное расстояние между краями элементов проводящего рисунка , мм 0,15
Минимальный  диаметр металлизированных отверстий, мм 0,3
Гарантийный поясок, мм 0,05
Максимальный размер платы, мм 400 х 500
Материал стеклотекстолит класса FR4
Толщина медной фольги, мкм 35 (18, 50)
Покрытие элементов проводящего рисунка ПОС 61:

    		- гальваническое олово – свинец с ИК–оплавлением

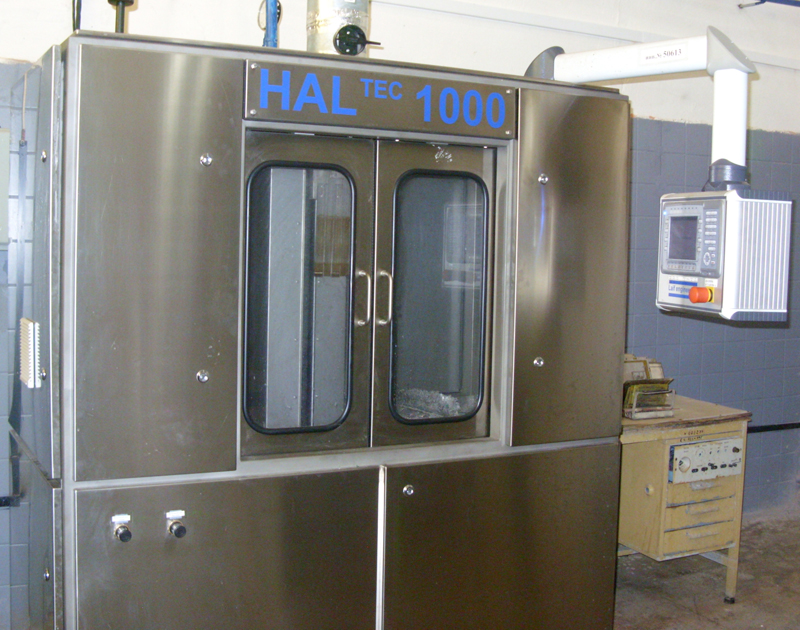

    - горячее лужение сплавом олово – свинец с выравниванием горячим воздухом
        Покрытие концевых печатных контактов Н6
        Защитная паяльная маска
        		жидкая фотоформируемая,
        цвет – зеленый, черный, белый
        Маркировка

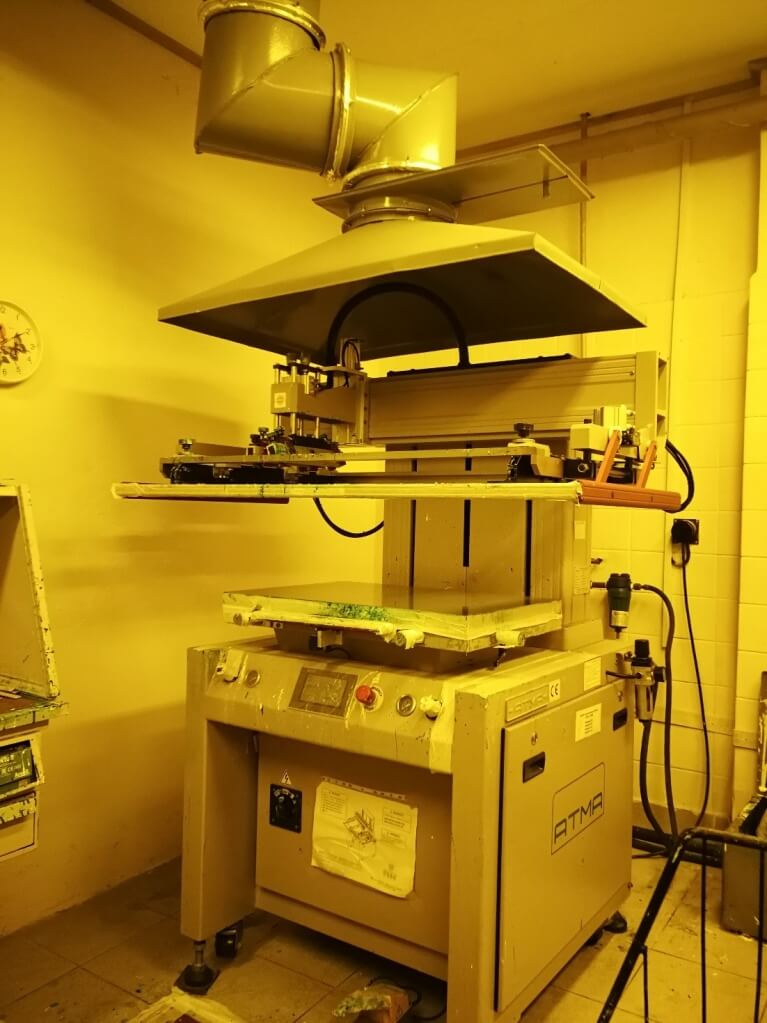

        		 методом сеткографической печати, цвет – белый, черный
        Обработка по контуру:

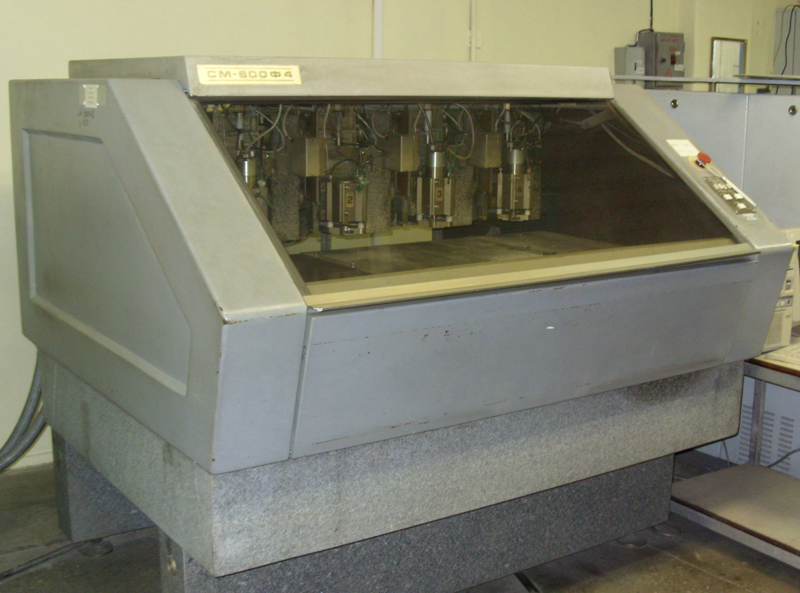

          		- фрезерование (ЧПУ),
          - вырубка,
          - механическая обработка
              Возможна поставка в групповой заготовке, минимальная групповая заготовка, мм 160х110
              Контроль качества
              		 в соответствии ГОСТ 23752-79 и КД заказчика
              Периодические испытания по 3 – ей группе жесткости
              Возможно изготовление печатных плат с приемкой «5» (ПЗ)
              Сроки изготовления от 2 до 4 недель

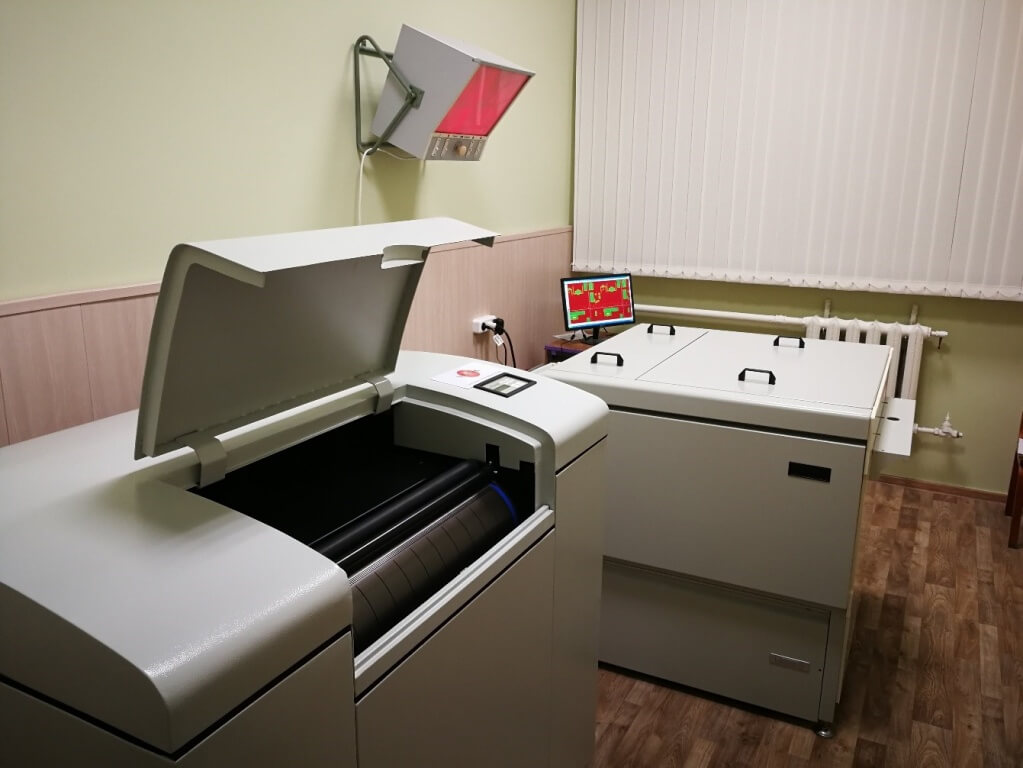

              Изготовление фотошаблонов печатных плат осуществляется на лазерном генераторе изображений ЭМ5039.

              Стоимость изготовления определяется по каждому заказу с учетом фактических затрат на изготовление печатных плат, включая технологическую подготовку производства (изготовление фотошаблонов и программ для станков с ЧПУ). При повторном изготовлении печатных плат затраты на подготовку производства не учитываются.

              Производственная база
