Сістэма электразабеспячэння чыгуначнай аўтаматыкі і тэлемеханікі

Прызначэнне / Апісанне

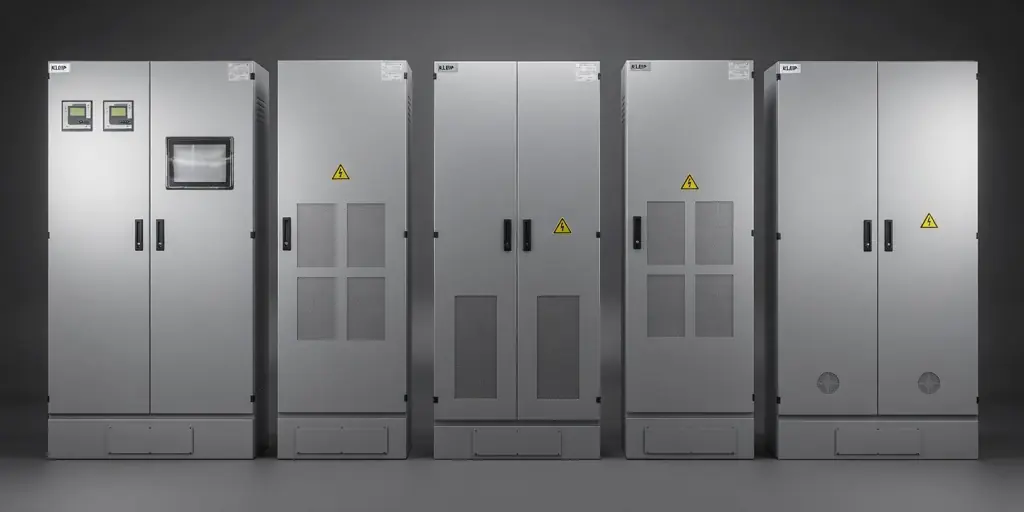

Сістэма электразабеспячэння чыгуначнай аўтаматыкі і тэлемеханікі (СЭЗ) прызначана для электрасілкавання прылад сігналізацыі, цэнтралізацыі і блакіроўкі, і іншага абсталявання чыгуначных станцый.

Склад:

Шчыт аўтаматычнага ўводу рэзерву прызначаны для ўводу і размеркавання трохфазнай напругі 3N ~380В 50Гц ад двух фідэраў і рэзервовага дызель-генератарнага агрэгата. Забяспечвае гарантаванае сілкаванне спажыўцоў шчыта пераўтваральнага і шчыта размеркавальнага шляхам пераключэння спажыўцоў паміж двума фідэрамі і ўводам дызель-генератарнага агрэгата ў выпадку парушэння параметраў або рэзкага знікнення напругі сілкавальнага фідэра.
Шчыт пераўтваральны і шчыт батарэйны сумесна забяспечваюць бесперабойнае харчавання спажыўцоў шчыта пераўтваральнага 25Гц і шчытоў размеркавальных у выпадку рэзкага падзення або адсутнасці сілкавальнай напругі, які паступае з шыны гарантаванага харчавання шчыта аўтаматычнага ўводу рэзерву.
Шчыт размеркавальны прызначаны для размеркавання пераменнай трохфазнай напругі 3N ~380В 50Гц ад шыны бесперабойнага сілкавання, фармаванай шчытом пераўтваральным, і фармаванні гальванічна ізаляваных выходных полюсаў сілкавання абсталявання сігналізацыі, цэнтралізацыі і блакаванні.
Шчыт пераўтваральны 25Гц прызначаны для размеркавання пераменнай трохфазнай напругі 3N ~380В 50Гц ад шыны бесперабойнага сілкавання, фармаванай шчытом пераўтваральным, фармаванні і размеркаванне пераменнай напругі 220В 25Гц і пераменнай напругі 110В 25Гц з апярэджаннем фаз.
Шчыт размеркавальны 1 прызначаны для размеркавання пераменнай трохфазнай напругі 3N ~380В 50Гц ад шыны гарантаванага сілкавання, фармаванай шчытом аўтаматычнага ўводу рэзерву, і пераменнай трохфазнай напругі 3N ~380В 50Гц ад шыны бесперабойнага сілкавання, фармаванай шчытом цэнтралізацыі і блакіроўкі.
Кнопка аварыйнага выключэння сілкавання.

Функцыянальная схема дыягностыкі
Сістэма дыягностыкі мае серверную і карыстацкую частку з забеспячэннем магчымасці перадачы інфармацыі на выдаленыя аўтаматызаваныя працоўныя месцы верхняга ўзроўню.
Лакальнае аўтаматызаванае працоўнае месца сістэмы дыягностыкі выканана ў выглядзе сэнсарнага экрана, размешчанага на дзверы шчыта аўтаматычнага ўводу рэзерву, пры дапамозе якога можна аператыўна дыягнаставаць працаздольнасць СЭЗ.

Функцыі, якія выконваюцца

Увод і размеркаванне трохфазнай напругі 3N ~380В 50Гц ад двух фідэраў трохфазнага пераменнага току і рэзервовага дызель-генератарнага агрэгата.
Ручное пераключэнне нагрузкі з аднаго фідэра на іншы, адключэнне фідэраў для рамонту і абслугоўвання прылад шчыта аўтаматычнага ўводу рэзерву.
Аўтаматычнае пераключэнне нагрузкі з аднаго фідэра на іншы пры выключэнні, парушэнні паслядоўнасці чаргавання фаз або выхадзе напругі за межы норм у любой фазе працавальнага фідэра, а таксама аўтаматычнае пераключэнне нагрузкі на рэзервовае сілкаванне ад дызель-генератарнага агрэгата пры выключэнні, парушэнні паслядоўнасці чаргавання фаз ці выхадзе напругі за межы нормаў у любой фаз.
Аўтаматычнае пераключэнне нагрузкі з дызель-генератарнага агрэгата на фідэр пры аднаўленні напружання на ім з затрымкай часу не менш за 3 мін.
Кантроль наяўнасці і велічыні напружання, а таксама паслядоўнасці чаргавання фаз, што кормяць фідэры 1 і 2.
Выдача сігналу на запуск дызель-генератарнага агрэгата.
Бесперабойнае электрасілкаванне нагрузак ад акумулятарных батарэй на працягу часу не менш за 15 мін. у выпадку знікнення напружання на ўводах СЭЗ.
Абарона нагрузак ад імпульсных, навальнічных і камутацыйных перанапружанняў.
Аварыйнае выключэнне сілкавання СЭЗ.
Індыкацыя стану незалежных расчапляльнікаў камутацыйных апаратаў усіх шчытоў са складу СЭЗ.
Дыстанцыйны маніторынг і кантроль асноўных параметраў СЭЗ з дапамогай стандартных пратаколаў абмену дадзенымі.
Візуальнае адлюстраванне інфармацыі аб стане камутацыйных апаратаў усіх шчытоў са складу СЭЗ.
Вымярэнне фазных высілкаў, токаў і выдатку электраэнергіі ў абодвух фідэрах.
Размеркаванне пераменнай трохфазнай напругі 3N ~380В 50Гц ад шыны бесперабойнага сілкавання.
Размеркаванне пераменнай трохфазнай напругі 3N ~380В 50Гц ад шыны гарантаванага сілкавання.
Фарміраванне і размеркаванне пераменнай напругі 220В, 25Гц і пераменнай напругі 110В 25Гц з апярэджаннем фазы напругі першага полюса на 90°.
Фарміраванне і размеркаванне напружання 12В пастаяннага току.
Фарміраванне і размеркаванне напружання 24В пастаяннага току.
Фарміраванне і размеркаванне напружання 220В пастаяннага току.
Гальванічная развязка нагрузак.
Падтрыманне пастаяннай аптымальнай тэмпературы ўнутры пераўтваральнага, батарэйнага, размеркавальнага шчытоў.
Унутранае асвятленне ўсіх шчытоў са складу СЭЗ.

Асаблівасці і перавагі

Сістэма электразабеспячэння чыгуначнай аўтаматыкі і тэлемеханікі з'яўляецца першай беларускай сістэмай, якая паспяхова прайшла доследную эксплуатацыю і дазволена да прымянення на Беларускай чыгунцы.
Сістэма электразабеспячэння ўкаранёна на 50 станцыях Беларускай чыгункі, 16 станцыях у Рэспубліцы Казахстан.
Сертыфікацыя:
Сертыфікат адпаведнасці тэхнічным рэгламентам мытнага саюза №ЕАЭС BY/112 02.01.020 08640 "Аб бяспецы нізкавольтнага абсталявання" ТР МС 004/2011.
Сертыфікат адпаведнасці "Электрамагнітная сумяшчальнасць тэхнічных сродкаў" ТР МС 020/2011.
Серыйны выпуск у адпаведнасці з тэхнічнымі ўмовамі ЕІРВ.565336.001 ТУ.
